JT-SHT-1300 自动纸卷横切机

1300mm宽母卷横切机
  • PLC和计米器
  • 安川变频器
  • 20Kg/m2磁粉制动器
  • 全自动张力控制系统
 型号JT-SHT-1300 自动纸卷横切机
 最大放卷宽度 1250mm
 最大放卷直径 1200mm
 横切长度 0-999mm
 横切宽度 50-1250mm
 最大速度 100cuts/min
 精度 ±0.15mm
 额定频率 50Hz or 60Hz
 额定电压 三相四线,380V/220V
 放卷/收卷轴 3英寸(76mm) 气涨轴 (可定制)
 机器尺寸 3000mm x 2000mm x 1300mm
 机器重量 4000Kg



JT-SHT-1300自动纸卷横切机适用于分切不同尺寸的纸张,例如汉堡纸、A4纸、普通、玻璃砂纸,塑料薄膜(PVC,OPP,PET,CPP),铝箔等。
 1. 采用威纶PLC和触摸屏以及计米器。所有工作参数都可以显示在控制显示器上。只需要设置材料厚度和初始张力数据,微电脑就会计算出相应的数据,并使机器自动运行直到结束。
 2. 采用 变频电机 控制横切刀移动,牢固稳定。
 3. 采用 安川伺服电机 送料。精度可高达0.2mm。
 4. 采用 自动制动装置: 20kg/ m2 磁粉制动器 控制进料张力。
 5. 采用经特殊处理的合金横切刀,使用寿命长,经久耐用。
 6. 采用 自动张力控制系统 可保持材料工作时的恒定张力。
 7. 配备自动计数系统。
 8. 所有电路均符合CE认证。
 9. 配备紧急停止开关,可在机器的任何位置实现紧急停止。
 10. 采用鼓风机吹走废料。(适用于较薄的材料)

JT-SHT-1300 自动纸卷横切机

JT-SHT-1300自动纸卷横切机主要用于生产A3、A4、A5纸,也可以用于制作汉堡、热狗、三明治的包装纸。

A3-A4-A5-Paper-Sheeting-Machine-1

Hamburger-Paper-Sheeting-Machine-8

这种自动纸卷A4纸横切机,主要由放卷、传动、分切、横切、控制、废料排除等几个重要环节组成。

为了指导您更好地了解盛威达纸卷横切机,我们将从放卷部分开始详细介绍横切机。

放卷部分是横切机的起始部分,其主要功能是承载母卷。放卷部分松开母卷后,就开始送料了。

为了将母卷安装在放卷轴上,盛威达纸卷横切机配备了全自动气动式上料装置。

只需将气涨轴穿过母卷,将气涨轴的两侧与放卷架的固定处对齐,然后按下控制按钮,母卷将自动升到合适的放卷高度。

A3-A4-A5-Paper-Sheeting-Machine-2

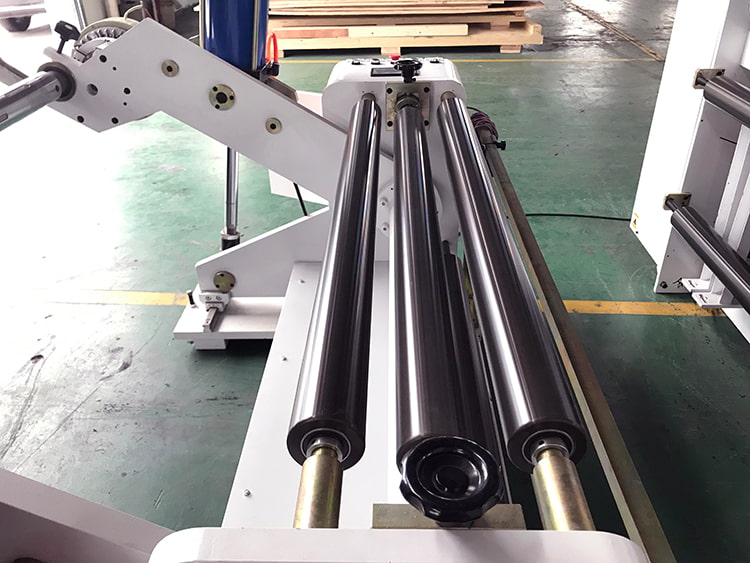

母卷松开后,便开始送料,这也意味着开始输送材料。

在输送过程中避免材料的偏离很重要。如果材料偏离,将影响最终的分切和横切精度。

为了避免材料的偏差,盛威达纸卷横切机配备了纠偏装置。

纠偏装置主要由超声波边缘传感器,直线导轨、精密直线驱动器和纠偏组成。

A3-A4-A5-Paper-Sheeting-Machine-3

纠偏

有了纠偏装置后,材料可以均匀地进入分切刀,分切精度可以控制在0.15mm以内。

当材料进入分切刀时,这就意味着盛威达自动纸卷横切机的分切部分即将开始。

盛威达纸卷横切机的分切部分主要由上圆刀和下圆刀组成。上圆刀靠下圆刀压紧,然后通过剪切式分切将材料切断。

A3-A4-A5-Paper-Sheeting-Machine-7

这种剪切式分切方法强度高,分切速度快,分切后的材料边缘非常整齐,没有毛刺。

当材料被分切后,它将继续进行下一个横切步骤。JT-SHT-1300 通过大横切刀的上下移动,即可实现横切。

JT-SHT-1300-Paper-Roll-To-Sheet-Cutting-Machine-2

为了保证横切刀能够上下移动顺畅且没有阻碍,我们盛威达的工程师为横切刀设计了双向直线导轨和滑块,如下图所示:

A3-A4-A5-Paper-Sheeting-Machine-10

横切过程完成后,A3、A4、A5纸也就生产好了。

一些客户会要求购买自动堆码机,将500页A4纸分叠堆放,然后再将其从横切机的侧面推到包装人员那边进行包装。

当然,一些客户所在的国家需要较高的劳动力成本。他们会要求我们把自动堆码机和自动A4纸包装机整合起来,这样就可以不用雇用包装工人了。

我们盛威达还可以提供将自动堆码机和自动A4纸包装机整合在一起的解决方案。

如果您想具有高度自动化的A4纸生产和包装,欢迎您在我们的网站上向我们咨询。我们将为您提供专业详细的解答。

纸卷横切机常见问题解答指南

纸卷横切机对纸张印刷行业很重要。 如果您想购买这样的机器,那么您来对地方了。

这是一份完整的指南,全面介绍了纸卷横切机的所有知识。

什么是纸卷横切机?

顾名思义,这种纸卷横切机是用来横切纸张的。它主要用于A3、A4和A5纸张上。

但是这并不是全部。横切机还可以用于分切薄膜、层压纸大卷、X射线PET塑料薄膜等。

纸卷横切机如何工作?

纸卷横切机可以将纸张分切成指定的尺寸。如果您使用的是计算机化的机器,那么很容易实现这一点。

您只需要输入尺寸,其余的由机器完成。

产量取决于机器的效率。大多数机器可以将纸张和纸板切成合适的尺寸。

下面是关于这台自动横切机如何工作的视频。

如何选择合适的纸卷横切机?

选择合适的纸卷横切机时,应考虑以下几点。

其中之一就是您要求的机器尺寸。A4纸横切机也可以分为大型和小型的机器。

您应该根据所需的产量来选择自己的机器。大型机器最适合大产量。小型的机器在中小型产量中效果很好。

机器也可以根据使用的刀的类型进行分类。小型机器使用可以上下移动的横切刀。大型机器使用滚刀。使用滚刀时,产出速度比小型机器要快很多。

同样重要的是您要注意更多的技术部分。这包括最大分切宽度及其总功率。

一台好的机器的分切宽度至少为800mm-1200mm。速度也很重要。正常的横切机的速度至少应为70次/分钟。

可观看下面的视频,了解一下这台大型机器是如何工作的。

为什么要购买自动纸卷横切机?

机器的产量和效率水平取决于它的自动化程度。有了自动化的A4纸横切机和包装机,事情就可以更快地完成了。大部分手动工作是由机器自动完成的。

因此,购买一台自动纸卷横切机更合理。

如果购买纸卷横切机,需要考虑什么?

当您买机器的时候,您应该考虑这几个点。

保修:新机器有保修期是件好事。您可以更放心地购买这台机器。一般,机器的保修期都为一年左右。

横切刀/滚刀:这也是一个重要的考虑因素。并且您的最终预算会严重影响这一因素。

价格:如上所述,您的预算决定了很多事情。 找到一台价格合理的机器是很重要的。具有高性能的表现,才会物有所值的。

计算机化:这需要与自动机器完美匹配。考虑购买一台计算机化的机器,可以节省时间和资源。

售后服务:与具有良好售后服务的制造商做交易也很重要。这样可以确保在遇到问题时有人可以帮助解决。

这也显示了制造商的专业水平。售后可以包括视频技术支持和免费备件等。

供应商位置:您还必须考虑供应商的位置。运输成本往往会受到地理位置的影响,这是您必须考虑的一件事。并且有些位置和机械行业的传送带有关,那么质量和价格也就会有竞争力。

机器加工精度:高性能很重要。机器的加工精度是达到这一点的核心。确保所生产机器的加工精度高,这一点也至关重要。

准确地知道您想要的机器将帮助您做出正确的选择。

应该买二手纸卷横切机吗?

视情况而定。如果您正在找一个低预算的快速解决方案,那么可以选择二手的。但是二手机器肯定会有它的短板之处。

同时您也会错过全新机器的一些功能。例如,二手机器不附带保修。

另一个要考虑的因素是机器的使用寿命。与新机器相比,二手机器的使用寿命更短。

机器的效率也低于新机器。如果您对这些缺点没意见,那么这可能是个不错的选择。

在您决定买一台二手机器之前,考虑一下这些因素。再看看您可选择的机器,也许您就可以买得起一台全新的机器了。

怎样才能找到一个好的纸卷横切机制造商?

可以通过归结的以下几个因素来找到一个好的制造商。

声誉:选择已经获得一定声誉的制造商是个是安全的选择。也会给您带来一定的安全感。

评价:找以前客户的评论和意见,可以知道购买后会可能发生什么。

设备:您还必须看看制造商的设备。他们有完成工作所需的所有工具吗? 这也是值得考虑的问题之一。

找出符合您需求的制造商是极其重要的。因此,在做出决定之前,请花点时间考虑周全一点。

应该买一台纸卷横切机做生意吗?

有些行业肯定需要纸卷横切机。包括造纸厂、印刷厂以及制浆造纸厂等。

如果您的业务属于这些行业之一,那么您购买该机器的可能性就很高。不过,在购买之前,一定要计划好预算。

当然,也可用本文作为您购买机器的指南。

购买合适的机器可以助力您的生意更上一层楼。因此,要及时地做出正确的选择。
