JT-SL-2000C 全自动切管机

无需专业的操作员
  • 所有参数均显示在触摸屏上
  • 2台安川伺服电机(日本)
  • 全自动管芯进给和夹紧
  • 自动旋转刀片

主要参数

 母管长度

2000mm

 纸管内径

50-152mm

 纸管厚度

4-15mm

 切割长度

10-2000mm

 切割速度

60 cuts/min

 移动速度

1.8 m/min

 压强

0.6Mpa

 电压

380V,3 相,50Hz

 功率

7Kw

 切割方式

纸管转,刀和轴不转

 刀片

自动旋转

 切割模具

2 组

 母管上料方式

手动

 尺寸

主机:3900mm*1000mm*2100mm

上料架:3600mm*900mm*1200mm

 重量

1800Kg



 极其简单直观的操作。
 自动测量纸管长度。
 速度可通过编程设置,以适应纸管的外径和内径。
 纸管边缘修整可通过编程设置。
 纸管支撑高度可调整。
 自动旋转刀片 可延长使用寿命。
 自动送料和夹紧。
 清洁边缘切割(无毛刺)。
 灰尘产生较少。
 2分钟内即可更换纸管尺寸。
 高速大批量生产管芯。
 在当前计划中尽量减少纸管损耗。
 同一程序中可切割单个或多个长度。
 高分辨率彩色触摸屏。
 精确的切割长度,精度为±0.15mm。
 安全盖(可选)

为什么选择盛威达 JT-SL-2000C全自动切管机?

在2019年,我们盛威达销售了10余台JT-SL-2000C全自动切管机。每个客户在收到并操作这台机器后都不禁夸赞这台机器。

The-assembled-cardboard-tube-cutting-machine

组装好的JT-SL-2000C全自动切管机

泰国标志性客户Mondi 集团向我们发送了一些反馈照片和视频,他们也非常赞赏盛威达JT-SL-2000C全自动切管机的出色性能。

thailand-iconic-client-velcro-1

thailand-iconic-client-velcro-2

标志性客户Mondi的反馈照片

JT-SL-2000C之所以能吸引Mondi集团下订单,主要是因为它有很多特点。它不仅从外表看起来高端,而且具有许多功能。

JT-SL-2000C全自动切管机结构紧凑,主体由1045钢制成,表面经过烤漆处理。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-2

质量可观

至于性能,从母管进料到小管完成,有很多特点值得你期待。

针对纸管上料部分,盛威达 JT-SL-2000C全自动切管机中安装了管芯自动上升装置。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-3

纸管自动上升装置

切断最后一根纸管后,纸管自动上升装置会将新的纸管向上举起,然后新的纸管再滚动到进纸槽,等待气动推杆将其推入芯轴和管夹中。

您只需要手动将母管预装到纸管架上即可。

thailand-iconic-client-velcro-3

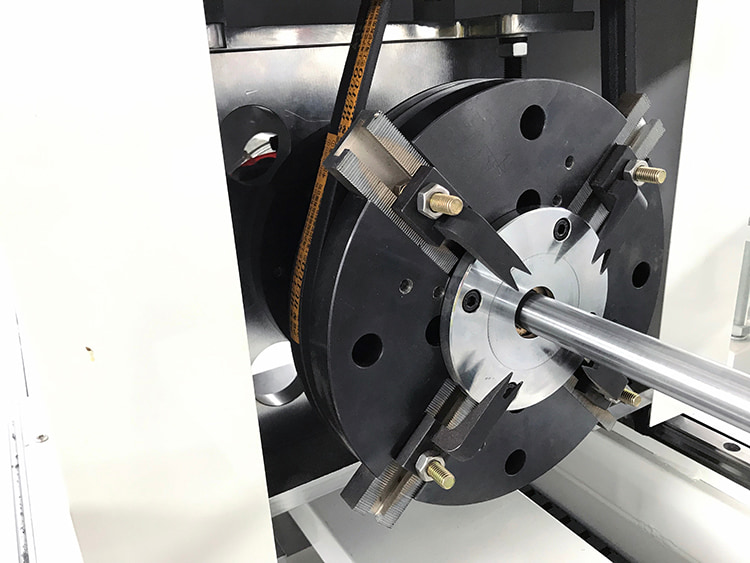

在夹管方面,采用了4个气动机械夹,这些夹持器的位置可以调节,从而JT-SL-2000C纸板切管机可以切割不同直径的纸管。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-4

4个气动机械夹

为了让您更好地了解Jota JT-SL-2000C自动切管机,您可以先观看以下演示视频作为参考。

正如您在视频中看到的那样,母管被夹取后,它会先向后移动,然后向前移动。这种往返是通过丝杠和伺服电机的配合来实现的。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-5

丝杠

当然,还涉及其他几个重要部件,如电缆架、线性滑轨和限位开关。

所有这些组件确保每次纸管往返都准确,避免了纸管切割长度的偏差,最大程度地减少了母管材料的浪费。

在切管方面,有三个要点必须向您强调。

首先,气动控制自动旋转刀片,有效地延长了刀片的使用寿命;

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-6

自动旋转刀

第二,纸管支撑高度可调整,以适应不同内径的纸管;

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-7

纸管支撑

第三,由于在这一部分引入了直径模具,这不仅有利于适应不同直径的纸管,而且有助于延长刀片和芯轴的使用寿命。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-8

白色的直径模具

在纸管修整和收集方面,始端和末端的废管均可自动卸货,自动输送带会将按照要求切割好的纸管运输出来,您只需要放一个纸箱接住纸管即可,进而节省了分拣废纸管的人工成本。

在控制方面,JT-SL-2000C切管机采用台达PLC和触摸屏,以及安川变频器均为高品质知名品牌,JT-SL-2000C切管机的质量也就一目了然。

JT-SL-2000C-Fully-Automatic-Paper-Core-Cutting-Machine-9

安川交流变频器和台达PLC

另外,我们还根据客户要求设计了安全罩。如果您对生产安全有严格要求,则可以为工人选择可添加的安全罩。

如果您想定制自己想要的全自动切管机,可以随时向我们咨询,我们将与您一起讨论和分析,协助您以具有竞争力的价格找到最佳解决方案。

JT-SL-2000C 全自动切管机常见问题指南

1. 什么是切管机?

对于切管机,其用途主要是将长的纸管或塑料管切割成许多短纸管或塑料管。短纸管或塑料管再进一步用于卷纸、薄膜、织物、玻璃纤维等;或用于包装茶、糖。

2. 切管机应用场景

切管机可广泛应用于造纸厂、铝箔厂、塑料薄膜车间、茶叶包装盒厂等行业。

3. 切管机可以加工哪些纸管?

目前,盛威达切管机是专为纸管或塑料管切割而设计的。

4. JT-SL-2000C全自动切管机有哪些优势?

由于JT-SL-2000C切管机是全自动的,其最大的优势肯定是全自动功能。不需要专门的工人。

另一大优势就是自动旋转刀片,完成1次切割后,刀片会再旋转到预设角度,从而有效地延长了刀片的使用寿命。
